Виды каркасных домов

Каркасный дом — отличный вариант для тех, кто хочет быстро и относительно недорого приобрести дом, дачу, гостевой домик, баню, хозблок, строение санитарного назначения. Силовой базой каркасника служит система стоек, балок, раскосов, которая обеспечивает геометрическую цельность и жесткость конструкции. Каркасные дома отличаются друг от друга конструкцией, строительными технологиями, материалами.

Общая классификация каркасных домов

Каркасные домостроения разделяют по следующим признакам:

• Материал, применяемый для изготовления каркаса: деревянные брус, доска, стальной прокат, ЖБИ.
• Вид утеплительного материала: пенопласт, экструдированный пенополистирол, минеральная вата, напыляемый пенополиуретан.
• Вид каркаса: американский (канадский), скандинавский (финский), немецкий, фахверковый.
• Способ монтажа: платформенный, со сквозными стойками, каркасно-рамочный.

Из каких основных элементов состоит каркас

Для понимания разницы между технологиями строительства каркасных домов необходимо знать, какие элементы входят в каркас.

В силовой базе каркасника присутствуют:

• Нижняя обвязка. Представляет собой нижний контур, который крепится к фундаменту строения.
• Стойки. Эти вертикальные несущие элементы обеспечивают прочность и жесткость каркаса.
• Ригели. Горизонтальные конструктивы, предназначенные для восприятия нагрузки, которую оказывает стропильная система крыши.
• Внутренняя обвязка. Соединяет все стены в единую систему. На элементы обвязки опирается конструкция крыши.
• Укосины. Располагаются по диагонали. Служат для предотвращения перекоса стен каркасного дома.

Для каждой страны, в которой зарождалось и развивалось каркасное домостроение, характерны собственные виды силовых каркасов и строительных технологий.

Американские и канадские — каркасно-щитовые и каркасно-панельные дома

Для каркасов зданий, построенных по американской и канадской технологиям, характерны:

• сдвоенная верхняя обвязка;
• применение бруса для угловых стоек — в других случаях для этой цели применяются доски;
• установка хидера — усилителя над проемами: представляет собой доску, поставленную на ребро;
• усиление оконных и дверных проемов стойками, которые изготавливаются из 2–3 соединенных между собой досок.

В каркасно-панельных домах в промежутки между элементами каркаса устанавливают СИП-панели. Они состоят из наружной и внутренней обшивки с проложенным между ними утеплителем. В каркасно-щитовых строениях каркас обшивают ОСП-плитами с дальнейшим монтажом утеплителя.

Американские и канадские каркасные дома возводятся по платформенной технологии. Ее особенность — установка стен на готовую платформу, которая по сути является черновым полом. В его состав входят: обвязка, деревянное перекрытие, утеплитель, который прокладывается между лагами, облицовка из плитного материала. Этажи в таком строении не связаны между собой, поскольку каркас каждого этажа монтируется отдельно на перекрытии (платформе).

Платформу с установленным на него каркасом можно создавать как в заводских условиях, так и на строительной площадке. В США делается ставка на типовую планировку, что обеспечивает скорость и экономичность возведения каркасников. На место установки будущие дома часто поставляются в виде крупных модулей, которые собираются в единое целое на строительной площадке. Минусы этого решения — невозможность перепланировать внутреннее пространство и необходимость привлечения автокрана.

Канадские здания могут быть построены по каркасно-рамочной технологии. Такой способ подразумевает возведение рамы из стоек, ригелей и перемычек на нижней обвязке. Пустоты заполняют утеплителем, который с двух сторон обшивают фанерой или ОСП-плитами. Далее возводят перекрытия, рамы второго этажа, чердачное покрытие и стропильную систему крыши. Плюсом такого варианта является возможность обойтись без дополнительной грузоподъемной техники.

Скандинавские (финские) каркасные строения — с неразрезными стойками

Скандинавские каркасники отличаются от американских следующими конструктивными особенностями:

• одинарная верхняя обвязка;
• наличие стоек у проёмов;
• сквозные стойки, которые проходят через все этажи дома.

Плюс финской технологии — сведение к минимуму мостиков холода, минус — повышенная сложность возведения, поскольку в стойку нужно врезать ригель, для чего требуются пропилы.

Сквозные стойки могут служить сваями, которые размещают на бетонных опорах или забивают в грунт. Такой способ применяют при ведении строительства на болотистых или подтопляемых участках.

Для возведения каркасника по этой технологии не требуется строительная подъемная техника, но для монтажа конструктивных элементов необходимо возвести строительные леса.

Немецкие — подвид каркасно-панельных домов

Немецкими каркасными домами называются каркасно-панельные строения с панелями максимальной заводской готовности. В них имеются оконные и дверные проемы, чаще всего со вставленными блоками, утеплительным материалом, инженерными коммуникациями. Для их монтажа требуется мощная грузоподъемная техника.

Немецкие каркасные строения чаще всего собираются по готовому проекту на автоматизированных линиях, настроенных на серийное производство конструктивных элементов дома. Это обеспечивает точность геометрических параметров, высокое качество и оперативную сборку.

Фахверковые каркасники — стойки из бруса плюс балки

Фахверковые строения сооружали еще в эпоху Древнего Мира: в Египте, Греции, Риме, Малой Азии. Но считается, что фахверковые дома в знакомом нам виде появились в средневековой Германии. Характерная особенность фахверка — закладка заполнителей «заподлицо» с наружной поверхностью несущих балок. Таким образом «скелет» строения, окрашенный в контрастный общему фону цвет, не скрывается под обшивкой и остается полностью на виду. Технология такого строительства называется опорно-брусовой.

Эта технология считается сложной, поскольку элементы соединяются с помощью врезки. Фахверковые строения смотрятся стильно, но для регионов с холодным климатом они плохо подходят из-за недостаточной энергоэффективности. Поклонникам этого стиля, живущим в средней полосе и на севере России, рекомендуется выбрать альтернативу: специальные накладки из бруса, имитирующие фахверк.

Шведский каркасный дом

По шведской технологии возводят одноэтажные дома с каркасом из оцинкованного стального профиля. Из спаренных швеллеров или двутавров создается «коробка», внутреннее пространство которой заполняется утеплителем. В сочетании с энергоэффективным фундаментом, который называется утепленной шведской плитой, такая технология позволяет создать комфортные строения для эксплуатации в суровых климатических условиях.

Плюсы металлического каркаса:

• высокая прочность и долговечность;
• низкая теплопроводность за счет особенностей конструкции;
• устойчивость к биопоражениям — металл не покрывается плесенью, не повреждается грызунами и вредными насекомыми.

Каркасный дом по-русски — смешение технологий, стилей и материалов

В России применяются различные технологии строительства каркасников. При сооружении зданий сложной архитектуры используются комбинированные варианты.

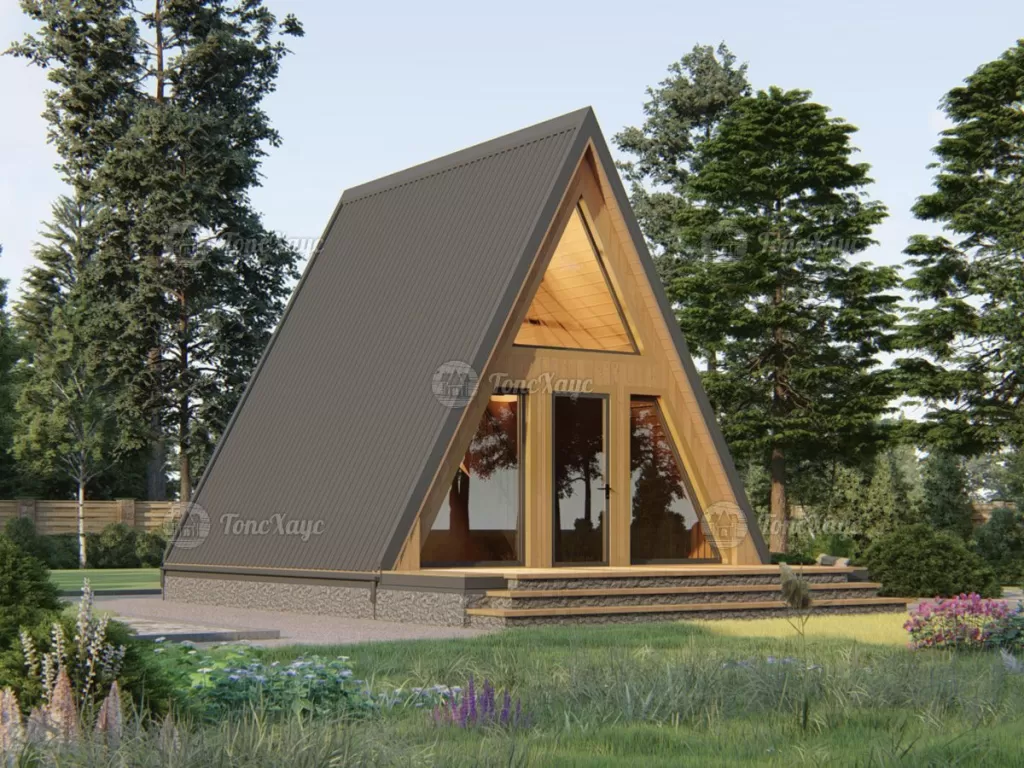

Каркасные дома могут иметь самые разные архитектурные решения. Например: традиционные прямоугольные строения, дополненные террасами и балконами, здания с треугольными фасадами (А-фрейм дома), составленными из блоков разных уровней. Крыши — одно- и двускатные, сложной конфигурации. Каркасники «маскируют» с помощью фасадной отделки под кирпичные или брусовые дома.

Выводы

Популярность каркасных домов в России постоянно растет благодаря комплексу преимуществ, среди которых:

• перечень готовых проектов, которые можно адаптировать к потребностям конкретной семьи;
• хорошая скорость монтажа, особенно при доставке на строительную площадку элементов заводской готовности;
• экономичность, в том числе благодаря использованию фундамента мелкого заложения;
• отсутствие периода усадки, возможность сразу же приступить к отделочным работам.

Строительство каркасника можно поручить только компании с хорошей репутацией, собственными производственными площадями, а также каталогом готовых проектов, проверенных на практике.
