Как запиливать брус

Деревянное домостроение — традиционная для России технология. Возведение сруба заключается в укладке горизонтальных венцов из бруса или бревен, соединяемых между собой в углах замками, которые изготавливаются путем выпиливания или вырубки. Главная задача при формировании соединений — сделать наиболее плотное прилегание всех элементов друг к другу.

Виды соединения бруса

Угловые соединения «с остатком» и «без остатка», то есть с наличием и отсутствием выступа частей брусьев за наружные поверхности стен.

Соединения «без остатка»

По расходу материалов лучшими вариантами являются соединения «без остатков». Другие преимущества этого решения:

• вода не затекает в узел;
• такой дом легко обшить утеплительными материалами и сайдингом.

Минус — сильная продуваемость.

Встык

Это самый простой и дешевый тип соединения, при котором два бруса скобой стыкуют друг с другом без всяких пропилов и вырубок. Между собой они скрепляются гвоздями или скобами. Метод «встык» применяется, только если нет заинтересованности в качестве построенного деревянного дома. Главный минус этого способа — появление в углах крупных щелей, существенно снижающих энергоэффективность строения. Такой дом очень дорого отапливать.

С коренным шипом

При выборе этого типа соединения в одном брусе делают шип на 1/3 высоты сечения, во втором — паз такой же ширины. Соединение укрепляют деревянными шкантами (нагелями) и герметизируют утеплителем.

Такой вариант не требует сложного оборудования, уменьшает смещение брусьев, обеспечивает хорошие теплосберегающие характеристики дома. Минусы — во время усадки в таком узле возникают щели и образуются мостики холода. Появляющиеся зазоры заделывают утеплительным материалом.

Шип может быть прямым или косым. Один из вариантов — «полуласточкин хвост», в котором шип имеет вид полутрапеции. Разметку пиломатериалов в последнем случае делают по шаблону.

Ласточкин хвост (сковородень)

Элементы замкового соединения имеют трапециевидную форму. Для изготовления «ласточкина хвоста» делают шаблон, по которому элементы спиливают с помощью бензо- или электропилы. Соединение — прочное, хорошо выдерживающее деформации дерева при его усадке. Есть у такого решения и минусы. «Ласточкин хвост» сложен в изготовлении, и в углах может скапливаться влага, приводящая к появлению плесени и гнили. Поэтому для таких углов важна надежная гидроизоляция. Дополнительно угловые соединения обкладывают утеплителем.

В лапу

Для создания такого соединения делают косые запилы с одной стороны бруса, а не посередине, как в ласточкином хвосте. Такой узел статичный, прочный, но, как и «ласточкин хвост», сложный в изготовлении.

Угловые соединения с остатком

Соединения с остатком — традиционный вариант для русских изб, построенных из бревен. Его плюсы — прочность, устойчивость, привлекательный внешний вид. Минусы — увеличенный расход древесины, вероятность затекания воды в углы (не во всех модификациях), сложность с внешней отделкой.

В чашу

В бревенчатом срубе чаща представляет собой полукруглую выемку, расположенную на некотором расстоянии от края. Ее форма должна быть такой, чтобы смежные бревна идеально прилегали друг к другу. В строительной технологии брусовых домов аналогичный паз имеет совсем другую форму, но традиционное название осталось.

Положительные качества соединения в чашу:

• хорошие теплоизоляционные характеристики;
• отсутствие продуваемости и мостиков холода.

Эти свойства достигаются благодаря тщательной подгонке элементов и прокладке утеплителя в месте соединения. Дом, срубленный в чашу, больше всего похож на традиционные русские деревянные строения. Он не подразумевает наружного утепления или отделки. Поэтому в основном используют брус достаточной для энергоэффективности дома толщины, либо проводят внутренние теплоизоляционные мероприятия.

Довольно высокая стоимость сруба, построенного соединением на углах бревен и брусьев в чашу, объясняется не сложностью сборочных работ, а повышенным расходом древесины из-за свободных концов, длина которых обычно составляет 20–50 см.

Обратите внимание: слишком короткие выступающие края бревен и брусьев могут быстро разрушиться под воздействием неблагоприятных внешних факторов. Отремонтировать такие углы будет невозможно.

Этот способ является более сложной модификацией рубки в чашу. В чаше оставляют выступ, называемый курдюком, а на бревне в соответствующем месте делают паз. Рубка в курдюк сложнее обычной рубки в чашу, но обеспечивает высокую жесткость соединения. Специалисты утверждают, что для создания прямых углов необязательно использовать усложненную модификацию в курдюк, а при сооружении эркеров она является очень хорошим вариантом.

В седло

Седловидная чаша имеет трапециевидную форму со скругленными поверхностями. Она изготавливается в нижней части бревна. В верхней части смежного бревна под чашу запиливают седловидные затесы. Преимущество этого соединения — самозаклинивание (или самоуплотнение) в процессе эксплуатации с повышением прочности и жесткости узла.

Такая рубка требует высокой квалификации и опыта. Она применяется, если требуется не просто непродуваемость, а высокая герметичность.

Канадская рубка

Технология русской рубки в седло была завезена в Новый Свет переселенцами из Европы, и там была усовершенствована. Внутри нижней чаши оставлялся шип (курдюк), а в седле верхнего бревна под него изготавливался паз. Угловой узел, изготовленный способом канадской рубки, обеспечивает еще большую герметичность, чем седловидная чаша.

При усаживании сруба в седловидной и канадской чашах щели не образуются. Это происходит благодаря наклонным граням. Замок самозаклинивается. Но и русская, и канадская рубка — это не просто узел особой формы. Такие строительные технологии имеют целый комплекс непривычных технологических приемов, инструментов, технических нюансов. Качественно осуществить подобные работы могут только мастера, прошедшие специальное обучение и имеющие большой опыт деревянного строительства.

Как стыкуют брусья в современных домах, и какой вариант лучше выбрать

В современном строительстве деревянных домов используются не только перечисленные выше варианты, но и многие другие угловые узлы. Наиболее популярные технологии — с коренным шипом и соединение в чашу. Рассмотрим эти способы подробнее.

С коренным шипом

Этот узел относится к соединениям без остатка, что позволяет осуществить наружное утепление и провести отделочные работы с использованием листовых материалов. Такой вариант выбирают будущие владельцы дома, которым нравятся ровные углы. Расход пиломатериалов в этом случае минимальный.

Соединение с коренным шипом обеспечивает достаточно высокую энергоэффективность строения, но только при условии высокого качества исполнения и последующего обслуживания узлов (заделка появляющихся щелей утеплителем).

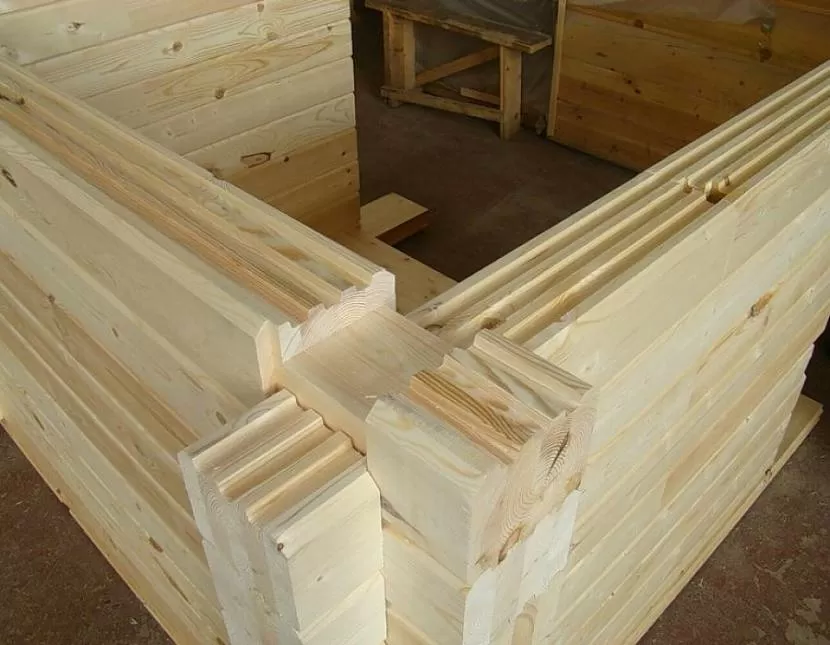

Рубка в чашу

Узлы в чашу считаются простыми для реализации, поскольку создается большая площадь соприкосновения. Это позволяет получить приемлемое качество даже в тех случаях, когда точность вырубки будет не очень высокой. Для запиливания паза в брусе с прямоугольным и квадратным сечением используют чашкорезные станки. Ручные модели применяют непосредственно на строительной площадке для изготовления чаши или доработки (исправления) паза, выполненного в заводских условиях на стационарном оборудовании.

Технически прогрессивный вариант — изготовление четырехстороннего замкового паза, обеспечивающего:

• устойчивость и герметичность укладки бруса по углам строения;
• высокие теплосберегающие и ветрозащитные свойства узла;
• красивый внешний вид дома, особенно при использовании двух составов контрастных цветов для окрашивания.

Это соединение достаточно сложное в исполнении, но очень надежное за счет распределения продольных нагрузок на все стороны бруса.

Выводы

Покупка брусового дома, построенного по готовому проекту — наиболее выгодный вариант. Так вы сэкономите время и средства, необходимые для индивидуального проектирования. Но есть и другие преимущества. Способы углового соединения бруса и другие технологии, применяемые при возведении такого сруба, тщательно отработаны и проверены на практике опытными специалистами.
